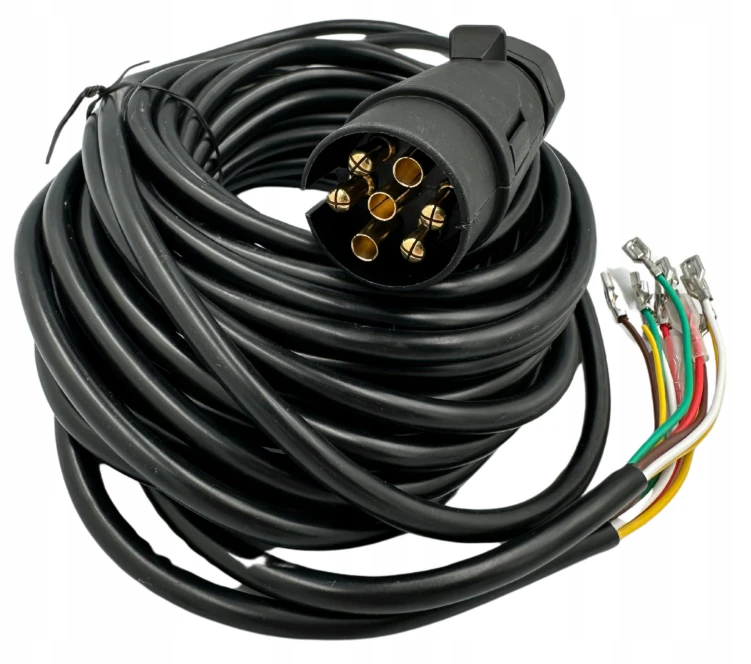

Wiązka elektryczna do przyczepki 7 PIN – przewód 7 metrów

Instalacja elektryczna Web Truck 7 PIN to praktyczne rozwiązanie do wykonania lub wymiany instalacji oświetleniowej w przyczepie.

Zestaw wyposażony jest w 7-pinową wtyczkę oraz przewód o długości 7 metrów, zapewniający odpowiedni zapas podczas prowadzenia instalacji w wielu popularnych przyczepkach, lawetach i przyczepach transportowych.

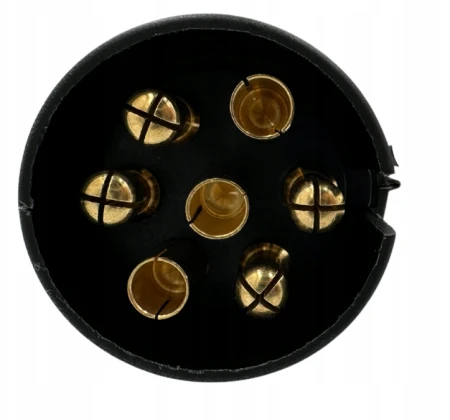

Wtyczka 7 PIN do przyczepy

Wiązka zakończona jest standardową wtyczką 7 PIN, stosowaną powszechnie do podłączania podstawowego oświetlenia przyczep.

Instalacja umożliwia wykonanie połączeń potrzebnych do obsługi takich funkcji jak:

• kierunkowskaz lewy,
• kierunkowskaz prawy,
• światła pozycyjne,
• światła STOP,
• światło przeciwmgielne,
• połączenie masowe.

Przed wykonaniem instalacji należy podłączyć przewody zgodnie ze schematem konkretnej wtyczki, lamp oraz pojazdu.

Przewód 7 metrów – wygodne prowadzenie instalacji

Długość przewodu wynosi 7 metrów.

Pozwala to poprowadzić instalację od przedniej części przyczepy do tylnych lamp, zachowując odpowiedni zapas potrzebny podczas montażu.

Wiązka może być wykorzystana m.in. w:

• przyczepkach samochodowych,
• lawetach,
• przyczepach transportowych,
• przyczepach kempingowych,
• przyczepach ciężarowych,
• pojazdach rolniczych,
• pojazdach budowlanych.

Instalacja do lamp przyczepy

Prawidłowo wykonana instalacja elektryczna odpowiada za przekazywanie sygnałów z pojazdu do oświetlenia przyczepy.

Dzięki wiązce można wykonać instalację niezbędną do działania podstawowych świateł wymaganych podczas użytkowania przyczepy.

To dobre rozwiązanie zarówno przy budowie nowej instalacji, jak i podczas wymiany starego przewodu, który uległ przetarciu, korozji lub innemu uszkodzeniu.

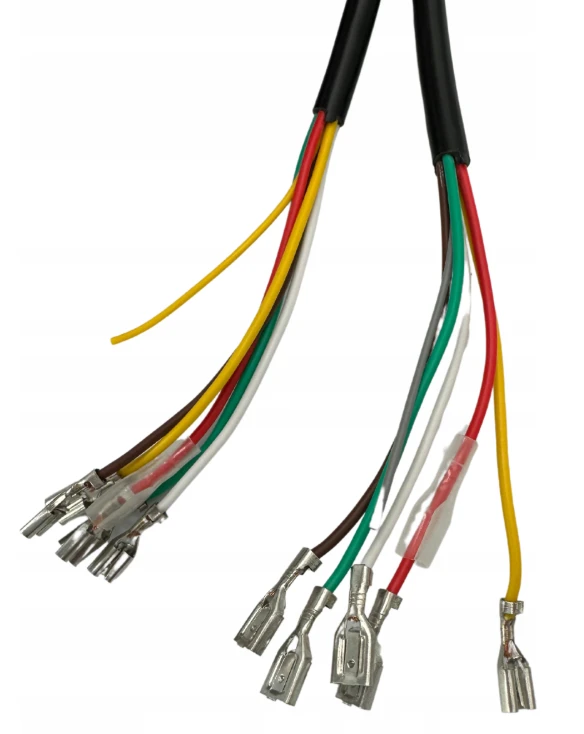

Kolorowe przewody ułatwiają montaż

Poszczególne żyły posiadają różne kolory, co ułatwia identyfikację przewodów podczas podłączania lamp.

Lewa strona – dodatkowa żółta linka

Żółty: lewy kierunkowskaz
Zielony: światło przeciwmgielne
Brązowy: światło pozycyjne
Czerwony: światło STOP
Biały: masa / według opisu również możliwość wykorzystania dla światła cofania

Prawa strona – dodatkowa zielona linka

Żółty: przewód zapasowy / światło przeciwmgielne
Zielony: prawy kierunkowskaz
Brązowy: światło pozycyjne
Czerwony: światło STOP
Biały: masa / według opisu również możliwość wykorzystania dla światła cofania

Przy montażu należy kierować się schematem instalacji 7 PIN oraz oznaczeniami zacisków, a nie wyłącznie kolorem przewodu.

Wiązka do lawety

Przewód o długości 7 m sprawdzi się również podczas wykonywania instalacji elektrycznej lawety samochodowej.

Pozwala podłączyć tylne lampy oraz poprowadzić przewody wzdłuż ramy pojazdu.

Przed montażem warto zmierzyć wymaganą długość instalacji, szczególnie w przypadku większych lub nietypowych konstrukcji.

Instalacja do przyczepy kempingowej

Producent wskazuje również możliwość zastosowania wiązki w przyczepach kempingowych.

Należy jednak pamiętać, że standardowa instalacja 7 PIN służy przede wszystkim do podstawowego oświetlenia drogowego przyczepy. Jeżeli przyczepa wymaga dodatkowego zasilania urządzeń pokładowych lub innych funkcji, może być potrzebna instalacja 13 PIN lub dodatkowe obwody.

Odporność na warunki atmosferyczne

Według danych producenta wiązka jest odporna na warunki atmosferyczne, co ma szczególne znaczenie w instalacjach prowadzonych pod przyczepą i narażonych na wilgoć, zabrudzenia oraz zmienne warunki podczas jazdy.

Wtyczkę oraz wszystkie wykonane połączenia elektryczne należy jednak odpowiednio zabezpieczyć przed wodą i korozją.

Web Truck – numer 5905280387450

Wiązka oferowana jest pod marką Web Truck.

Numer katalogowy produktu:

5905280387450

Numery zamienników podane dla produktu:

• GMPWEDPW7P2X7
• GMPWEDPW7P2X9
• H.R-GMPWEDPW7P2X5

Specyfikacja techniczna

Produkt: wiązka / instalacja elektryczna do przyczepy
Marka: Web Truck
Typ wtyczki: 7 PIN
Liczba pinów: 7
Długość przewodu: 7 m
Kolor przewodu: czarny
Materiał: tworzywo sztuczne + metal
Odporność na warunki atmosferyczne: tak
Zastosowanie: instalacja oświetlenia przyczepy
Przeznaczenie: przyczepki, przyczepy, lawety, przyczepy kempingowe i transportowe, pojazdy rolnicze i budowlane
Numer katalogowy: 5905280387450
Numery zamienników: GMPWEDPW7P2X7, GMPWEDPW7P2X9, H.R-GMPWEDPW7P2X5
Waga z opakowaniem: 0,3 kg
Stan: nowy

4. Pytania i odpowiedzi

Ile metrów ma wiązka do przyczepy?

Przewód ma 7 metrów długości, dzięki czemu nadaje się do wykonania instalacji w wielu popularnych przyczepkach i lawetach.

Ile pinów ma wtyczka?

Wiązka wyposażona jest we wtyczkę 7 PIN.

Czy wtyczka jest już w zestawie?

Tak. Produkt stanowi wiązkę elektryczną wraz z wtyczką 7 PIN.

Czy wiązka nadaje się do przyczepki samochodowej?

Tak. Jednym z podstawowych zastosowań produktu jest wykonanie instalacji elektrycznej przyczepki samochodowej.

Czy przewód nadaje się do lawety?

Tak. Producent wskazuje lawety jako jedno z zastosowań wiązki. Przed zakupem warto zmierzyć wymaganą długość przewodu.

Czy wiązka obsługuje kierunkowskazy?

Tak. Instalacja posiada przewody przeznaczone do obsługi lewego i prawego kierunkowskazu.

Czy można podłączyć światła STOP?

Tak. W wiązce przewidziano przewody do obsługi świateł STOP.

Czy instalacja obsługuje światła pozycyjne?

Tak. Wiązka pozwala wykonać połączenie dla świateł pozycyjnych przyczepy.

Czy instalacja obsługuje światło przeciwmgielne?

Tak. W opisie przewodów przewidziano połączenie dla światła przeciwmgielnego.

Czy można zastosować ją w przyczepie kempingowej?

Tak, jeżeli przyczepa wykorzystuje kompatybilne 7-pinowe połączenie podstawowego oświetlenia drogowego. Do dodatkowego zasilania wyposażenia przyczepy może być potrzebna bardziej rozbudowana instalacja.

Czy wiązka jest odporna na warunki atmosferyczne?

Tak. Producent deklaruje odporność na warunki atmosferyczne. Wszystkie miejsca połączeń należy mimo to prawidłowo zabezpieczyć przed wilgocią i korozją.

Czy kolory przewodów wystarczą do prawidłowego montażu?

Kolory ułatwiają identyfikację żył, ale podczas montażu należy sprawdzić schemat pinów oraz funkcję każdego przewodu. Nie należy wykonywać połączenia wyłącznie na podstawie koloru.

Jaki jest numer katalogowy wiązki?

Numer katalogowy produktu to 5905280387450.
